法蘭松套伸縮接頭安裝在管道上后，擰緊螺母彈性密封圈，在螺母壓蓋的作用下依靠相互斜度，緊壓在管子外圈密封和連接作用。當溫度變化時管子能在接頭中間自由的伸縮，當?shù)鼗鲁粒茏幽芷?，并確保密封無滲漏，從而起到自動補償之目的。
松套傳力接頭是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，能降低被連接件的壓力推力(盲板力)和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向位移。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。
【安裝說明】
A. 先把中間壓蓋螺母松開，使密封圈處于幾乎不能工作狀態，然后再調整短管，調整的尺寸按1/2ΔL為最佳，再調整好接頭，并去掉螺柱的第一個螺母，使管道通心，并使螺柱的頭對準管道法蘭孔，便可進行一端安裝。
B. 螺母加壓要對稱，逐步扭緊。
C. 再安另一端法蘭，方法類推。
D. 對稱逐漸壓緊壓蓋螺母，以適為可。
E. 工作時，發現局部密封不嚴，可在局部壓緊壓蓋螺母 ，以不泄漏為止，兩端密封不嚴，逐步擰緊法蘭兩端螺母，至不漏為止。
訂購熱線：1314-0182-505

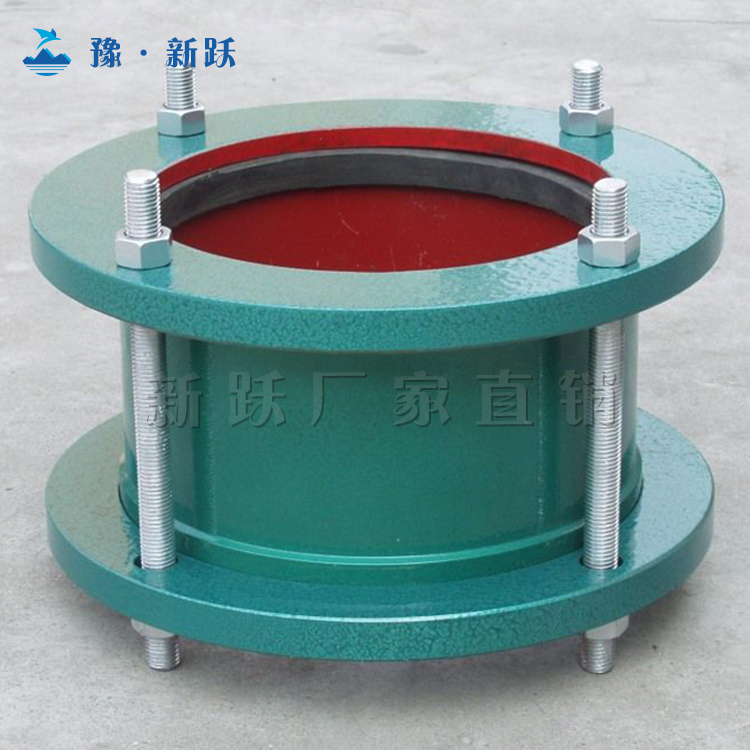

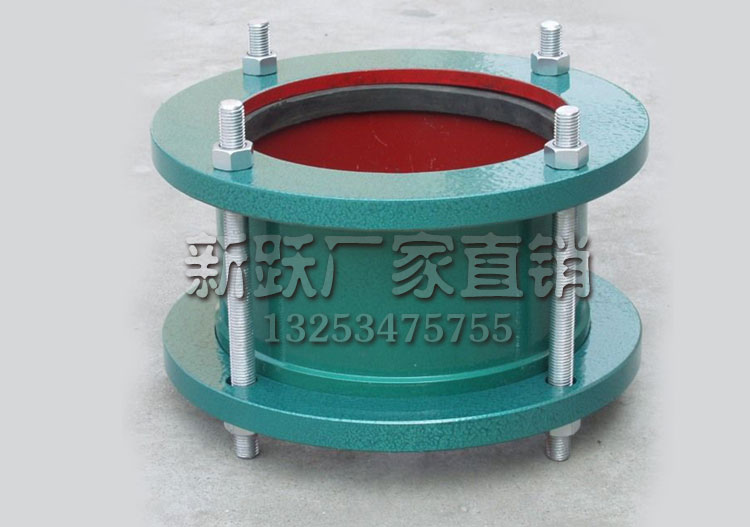

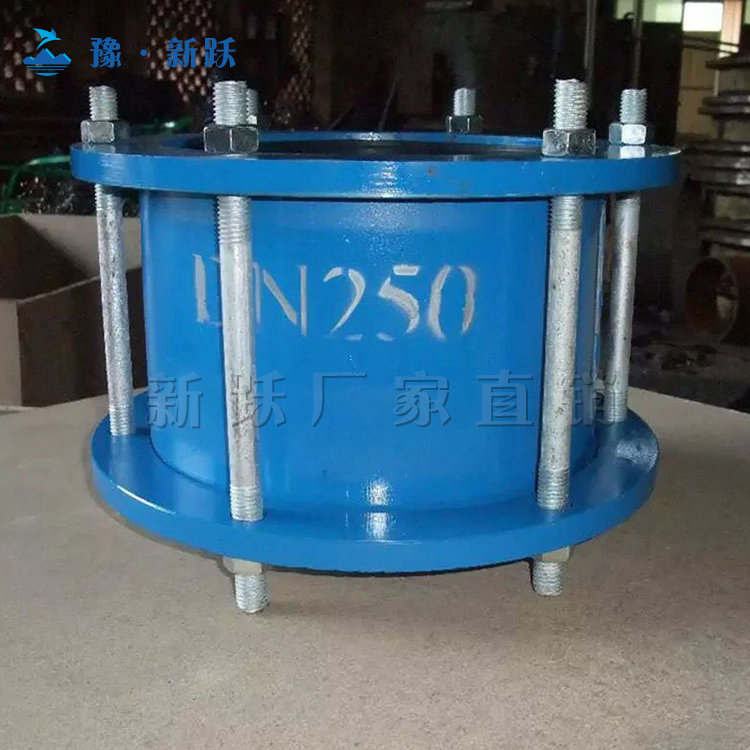

名稱：VSSJA(AF)型法蘭松套伸縮接頭
性能特點 :
法蘭松套伸縮接頭又稱作法蘭松套補償接頭、法蘭松套伸縮節。法蘭松套伸縮接頭由本體、壓蓋、密封圈和緊固件組成，它采用和壓蓋松套伸縮接頭相同的密封原理，連接方式一端為法蘭連接，另一端為承插連接，適合閥門等設備與管道的連接。連接的同時能補償管道的軸向位移及一定量的撓曲和偏心，從而保護閥門等設備。承插口同樣適合與鋼管、鑄鐵管、球墨鑄鐵管、PAC管、ABS管等連接。
安裝說明：
法蘭松套伸縮接頭安裝在管道上后，擰緊螺母彈性密封圈，在螺母壓蓋的作用下依靠相互斜度，緊壓在管子外圈密封和連接作用。當溫度變化時管子能在接頭中間自由的伸縮，當?shù)鼗鲁?，管子能偏斜，并確保密封無滲漏，從而起到自動補償之目的。
優缺點
優點:雙法蘭傳力接頭安裝簡單方便、方便閥門安裝、可承受管線的軸向拉力。
特點:雙法蘭連接方式。
VSSJA/AF型法蘭松套伸縮接頭主要性能參數
公稱通徑DN | 管子插入長度Lo | 伸縮量8(mm) | 可撓量 | 偏心量 |
65-250 | 65 | ±25 | 2 | 2 |
300-700 | 80 | ±32.5 | 3 | |
800-3000 | 130 | ±65 | 4 | |
3200-4000 | 140 | ±70 | 5 |
產品廣泛用于給水、排水、污水處理廠、電力、冶金、城建、石油化工、環保等大中型企業，嚴格按照國家標準設計生產，特殊規格型號可按用戶需要和要求訂做。
【公稱通經】DN50mm-DN3200mm
【密封材料】NBR
【制造標準】GB12465-2002。
【傳力接頭的材質】主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。
【適用范圍】本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
【常用型號】VSSJAFG(CF)型單法蘭松套傳力接頭，VSSJAF(C2F)型雙法蘭松套傳力接頭，VSSJAFC(CC2F)型可拆式雙法蘭松套傳力接頭
原材料苛刻把關！VSSJA(AF)型法蘭松套伸縮接頭質量的好壞，原材料起著決定性作用！新躍管道利用多年的生產經驗，確定了一批質量穩定的VSSJA/AF型法蘭松套伸縮接頭原料供應商，并在每批原料進廠時都進行苛刻的質量把關，確保能生產出質量上乘的VSSJA/AF型法蘭松套伸縮接頭！成品出廠嚴格質檢！再完善的生成管理流程，產品偶然出現次品，新躍人能做的就是，在全面優化生成過程的同時，嚴格成品質檢，大批量，多批次的產品檢驗，為您提供高品質的VSSJA/AF型法蘭松套伸縮接頭并確保供水、給排水解決方案完美實施。
凡使用我廠產品，一律按國家“三包條例”實行三包。包修期一年內， 我廠可免費派技術員到用戶處安裝調試，傳授技術，終身供配件，保證用戶滿意放心！ 客戶購買前，廠方免費派工程技術人員到用戶現場為用戶規劃場地、設計最佳流程方案；購買后，將免費指派專門的售后服務人員，到達現場指導客戶安裝調試，協助客戶規劃和管理設備，直達用戶滿意為止。
